中空玻璃的使用寿命受哪些因素影响？昆明恒业玻璃厂家分享中空玻璃资讯新闻中心昆明钢化玻璃

中空玻璃资讯

查看分类

中空玻璃资讯

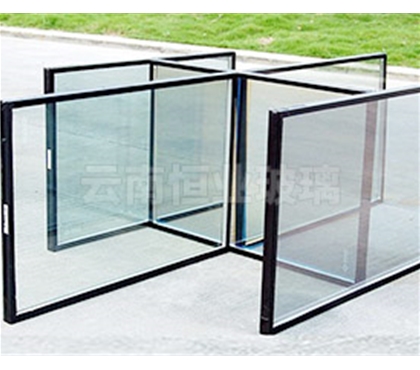

中空玻璃是由两层或多层玻璃通过间隔条和密封胶粘合，中间形成干燥空气层或惰性气体层的复合玻璃制品。其核心特性是保温、隔热、隔音、节能，广泛应用于建筑门窗、幕墙、汽车玻璃等领域。中空玻璃的使用寿命（通常设计寿命为10~15年）受材料质量、加工工艺、安装环境及维护方式等多方面因素影响，以下是核心影响因素及解析：

一、材料质量缺陷
1. 密封胶性能不足
影响：
劣质密封胶（如硅酮胶含杂质、配比不当）易老化开裂，导致空气层漏气、水汽渗入，中空层结露失效。
丁基胶涂布不均匀或厚度不足（标准要求≥0.5mm），会降低初始密封效果，加速气体泄漏。
案例：使用非中空玻璃专用胶（如普通玻璃胶）的中空玻璃，寿命可能缩短至5年以下。
2. 间隔条与干燥剂失效
影响：
金属间隔条（如铝条）若未做防腐处理，易生锈膨胀，破坏密封层；劣质干燥剂（如普通硅胶）吸附能力差，无法有效吸收水汽，导致中空层长期潮湿。
间隔条与玻璃边缘贴合不紧密（如四角拼接缝隙＞0.3mm），会成为水汽入侵通道。
3.玻璃原片质量
影响：
普通玻璃平整度差或含有气泡、杂质，加工时易在边缘产生微裂纹，安装后应力集中导致密封层破损。
未使用钢化玻璃的中空玻璃，抗冲击性弱，外力撞击（如台风、坠物）易造成整体结构破坏。
二、加工工艺缺陷
1. 密封胶涂布不规范
影响：
双道密封工艺（丁基胶+硅酮胶/聚硫胶）中，若丁基胶涂布不连续或硅酮胶厚度不足（标准≥5mm），会形成“漏气通道”。
自动化生产线 vs 手工涂胶：手工操作易出现胶层厚度不均、气泡残留，导致密封失效风险增加30%以上。
2. 干燥剂填充不足
影响：
干燥剂填充量未达到标准（如每米间隔条填充量＜10g），无法完全吸附中空层内水汽，长期使用后露点温度升高（标准要求≤-40℃），出现冷凝水。
3. 合片工艺问题
影响：
玻璃合片时若表面清洁不彻底（残留油脂、灰尘），会导致密封胶与玻璃粘结力下降，出现“脱胶”现象。
空气层厚度不均匀（如设计12mm实际偏差＞±1mm），会影响整体应力分布，加速边缘胶层疲劳开裂。
三、安装环境与使用条件
1. 环境温差与荷载
影响：
高温高湿地区（如沿海城市），紫外线和水汽加速密封胶老化，寿命可能缩短20%~30%；
建筑幕墙承受强风荷载时，若中空玻璃与窗框间隙过小（＜5mm），热胀冷缩会导致胶层反复拉伸撕裂。
2. 安装操作不当
影响：
未使用弹性垫块（如橡胶垫）支撑玻璃，直接与金属窗框硬接触，易因振动或应力集中造成边缘破损。
密封胶未完全固化前受力（如提前安装五金件），导致胶层内部产生裂纹，初期不漏气但长期使用后漏气风险增加。
3. 人为破坏与维护缺失
影响：
清洁时使用尖锐工具刮擦玻璃边缘，破坏密封胶层；
长期不清理窗框排水孔，积水倒灌渗入中空层，加速间隔条腐蚀。
四、气体填充与外部因素
1. 惰性气体泄漏
影响：
充氩气或氪气的中空玻璃，若密封不良导致气体泄漏，保温性能（U值）会逐年下降，寿命缩短至设计值的50%~70%。
2. 外部污染与腐蚀
影响：
酸雨、工业污染物（如硫化物）长期侵蚀密封胶，导致胶层硬化开裂；
接触有机溶剂（如油漆稀释剂）可能溶解胶层，造成永久性损伤。
五、如何延长中空玻璃使用寿命？
1. 源头把控材料：
选择双道密封工艺（丁基胶+硅酮胶）、304不锈钢/热镀锌间隔条、分子筛干燥剂（吸附率≥20%）的产品；
要求厂家提供露点检测报告（-40℃以下）和耐紫外线老化测试报告（如通过1000小时测试无气泡、脱胶）。
2. 规范安装工艺：
预留5~8mm安装间隙，使用中性硅酮结构胶固定；
避免在雨天或湿度＞85%环境下安装，防止水汽进入中空层。
3. 定期维护检查：
每年观察玻璃边缘是否有白雾（结露）、胶层开裂或间隔条变形，发现问题及时更换；
清洁时用软布+中性清洁剂，避免接触强酸强碱。
中空玻璃寿命是材料、工艺、环境共同作用的结果，劣质材料和不规范安装是寿命缩短的主因。选择正规厂家产品并配合专业安装，可最大限度接近设计使用寿命。

上一条：无

下一条：不同规格中空玻璃的隔音性能差异，由哪些关键因素决定？
